LPPYRA10系列副基准级总辐射传感器

LP PYRA10副基准级辐射计

LP PYRA 10总日射表也叫总辐射表或总辐式计

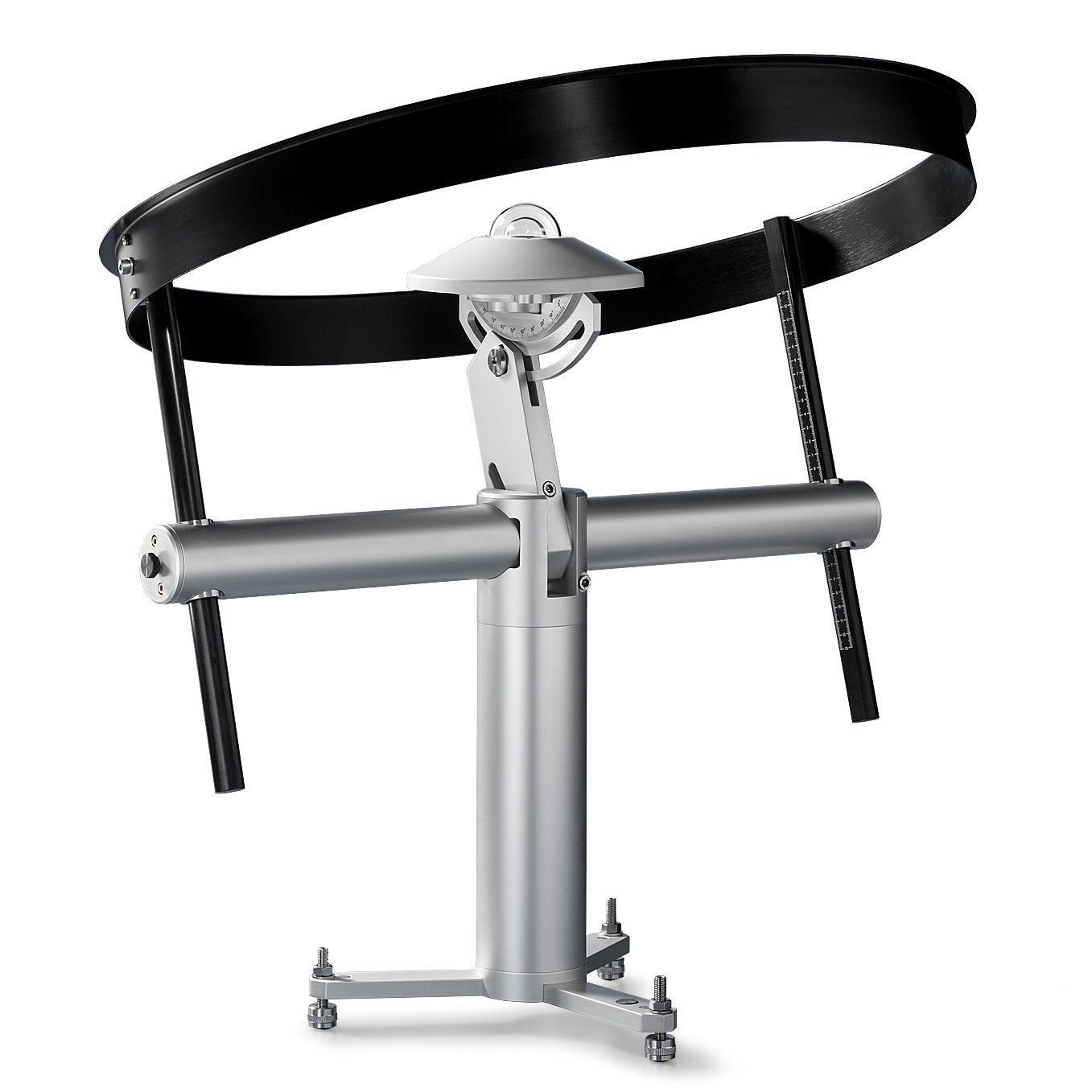

LP PYRA 13散射计配有可调遮光环，用来测量散射辐射

LP PYRA 10总日射表和LP PYRA 13散射计属于副基准级辐射传感器

是等级高的辐射计，等级高于一级辐射计

输出信号可选mv\4-20ma\0-10V\RS485 MODBUS-RTU\SDI-12等

测量范围0-2000W/m2,可选0-4000W/m2

气象

LP PYRA 10总日射表测量的辐射是太阳直接辐照和散射辐照的综合（总辐射）.
LP PYRA 13散射计配有可调遮光环，用来测量散射辐射。
根据ISO 9060和WMO1983版第五章规定的“气象仪器和观察方法指南”，LP PYRA 10和LP PYRA 13总日射表属于副基准总日射表,属于等级高的高精度辐射传感器。

每个系列有四个型号：
LP PYRA 10        无源
LP PYRA 10 AC     有源，4...20mA电流输出
LP PYRA 10 AV     有源，0...1V、0...5V、0...10V电压输出，订货时务必注明
LP PYRA 10 S      带RS485 MODBUS-RTU通信输出

LP PYRA 10 S12 带SDI-12通信输出

LP PYRA 10和LP PYRA 13连接毫伏表或者数据采集系统。一般来说，日射表的输出信号不能*过20mV。
为了更好的使用日射表，建议仪器的读数分辨率为1μV。

技术资料：

型号	LP PYRA 10	LP PYRA 10 AC	LP PYRA 10 AV	LP PYRA 10S	LP PYRA 10S12
电源	不需供电	10...30Vdc	10...30Vdc，15..30Vdc 输出0..10 Vdc	5-30Vdc	7-30Vdc
输出信号	mv信号	4...20mA 4mA=0 W/m² 20mA=2000W/m²	0..1Vdc,0..5Vdc, 0..10Vdc 0Vdc=0 W/ m² 1-5-10Vdc=2000W/ m²	RS485 MODBUS-RTU	SDI-12
灵敏度	10µV/(W/m²)	10µV/(W/m²)	10µV/(W/m²)	10µV/(W/m²)	10µV/(W/m²)
级别	副基准级	副基准级	副基准级	副基准级	副基准级
测量范围	0...2000W/ m²^{可选0...4000W/ m2}	0...2000W/ m²^{可选0...4000W/ m2}	0...2000W/ m²^{可选0...4000W/ m2}	0...2000W/ m2 ^{可选4000W/m2}	0...2000W/ m2 ^{可选4000W/m2}
精度	0.5%	0.5%	0.5%	0.5%	0.5%
光谱范围	305nm..2800nm	305nm..2800nm	305nm..2800nm	305nm..2800nm	305nm..2800nm
操作温度	-40….+80℃	-40….+80℃	-40….+80℃	-40….+80℃	-40….+80℃
响应时间（95%）	<6 秒	<6 秒	<6秒	<6秒	<6秒
